水中構造物の変状を「記録する」点検へ
水中構造物を面的に記録し、変状の把握や比較に活用します。
このような課題はありませんか？
水中構造物の点検において、記録や管理に関する課題が多く見られます。
・点検結果が点在し、全体像が把握しづらい
・経年変化を比較できない
・報告資料の作成に手間がかかる
・担当者によって記録のばらつきがある
水中フォトグラメトリによる変状確認・記録
水中フォトグラメトリは、複数の画像から対象を再構築し、 水中構造物の状態を面的に確認・記録するための手法です。
点ではなく、面で確認できる記録へ
従来の点検では、写真を個別に確認する形になりやすく、 構造物全体の状態を把握しにくい場合があります。
水中フォトグラメトリを活用することで、対象を面的に確認しながら、 変状の把握や記録、比較に活用しやすいデータを整理できます。
活用イメージ
・変状の広がりを面的に確認
・位置情報を伴った記録として管理
・過年度データとの比較に活用
・報告資料作成のベースデータとして活用
※実際の変状記録やオルソモザイク図の例をご覧いただけます
水中フォトグラメトリ事例（Hy-CLEA）はこちら図面のように扱える記録データ
水中フォトグラメトリで取得したデータは、オルソモザイク図として整理することで、 構造物の状態を面的かつ位置情報を伴った形で確認できます。
オルソモザイク図とは
画像の歪みを補正し、平面上に再構成したデータです。
図面のように扱うことができ、位置関係を保ったまま変状の確認が可能です。
活用イメージ
・図面上での確認・共有
・補修範囲の検討
・報告資料としての活用
オルソモザイク図（位置情報を保持した変状記録）
取得したデータを用いて、距離や寸法の計測が可能です。
取得したデータは3Dデータとして展開することで、 距離や寸法の把握など、補修検討や報告資料作成にも活用可能です。

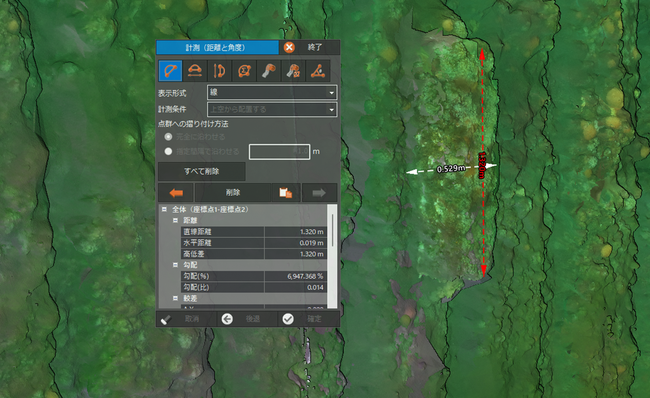

取得データ上で距離や寸法の計測が可能（犠牲陽極の採寸例）
適用範囲
水中フォトグラメトリは、以下のような水中構造物の点検・記録に適用可能です。
・ダム・取水設備・放流設備
・配水池・調整池などの水処理施設
・橋梁下部工・水中基礎部
・取・放水設備
・その他、水中構造物全般
